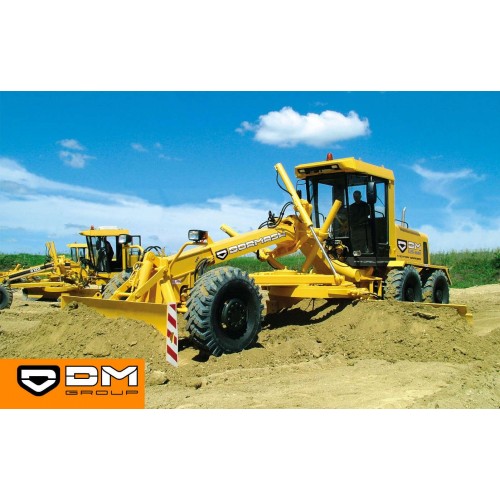

Автогрейдер ДЗ-122Б-1
АВТОГРЕЙДЕР ДЗ-122Б-1
ТЕХНИЧЕСКИЕ, ФУНКЦИОНАЛЬНЫЕ И КАЧЕСТВЕННЫЕ ХАРАКТЕРИСТИКИ
Тяговый класс 140
Автогрейдер ДЗ-122Б-1 предназначен для выполнения земляных работ по постройке земляного полотна грунтовых дорог, возведения насыпей, планировки площадей, устройству корыт, а также для смешивания грунтов с добавками и вяжущими материалами на полотне дороги, для ремонта и содержания дорог, обочин, а также для очистки дорог от снега.
Габаритные размеры:
Длина, мм 9960
Ширина, мм 2500
Высота (с проблесковым маячком), мм 3620
Масса эксплуатационная, кг 14600
Двигатель: Deutz (Германия);
Мощность 141 л.с.
Общий объем, л 4,764
Число цилиндров 4
Номинальный крутящий момент, Нм 580
Номинальная частота коленчатого вала, об/мин. 2200
Гидравлика:
Рабочее давление в гидросистеме 16 мПа (160 кгс/см2).
Трансмиссия:
Коробка передач: гидромеханическая Z/F (Германия).
Число передач:
вперед: 6
назад: 3
Задний мост:
Балансирная тележка Naf (Германия) типа «тандем» с самоблокирующимся дифференциалом и дисковыми тормозами.
Карданная передача:
Число карданных валов: 2
Тип карданного вала: равных угловых скоростей, шарниры с игольчатыми подшипниками
Управление:
Способ поворота автогрейдера: управляемыми колесами переднего моста.
Рабочими органами: гидравлическое.
Рулевое: гидростатическое, рулевая колонка регулируемого типа.
Муфтой сцепления: механической с гидроусилителем.
Ходовая часть:
Тип: Пневмоколесная
Колесная схема: 1х2х3
Размер шин, дюйм: 14.00х20.00
Количество шин: 6
Давление воздуха в шинах, МПа 0,25-0,30
Угол наклона передних колес, град: ±20
Подвеска переднего моста: шарнирная, обеспечивает качание в поперечной плоскости на угол: ±15°
Число ведущих осей: 2
Основное рабочее оборудование представлено грейдерным отвалом.
Грейдерный отвал:
- отвал, изготавливается из листа легированной стали толщиной 18 мм, со сменными ножами;
- тяговая рама представляет собой цельносварную коробчатую конструкцию;
Тип полноповоротный
Длина, мм 3744
Высота (по хорде), мм 632
Угол резания, град 30-70
Угол срезаемого откоса, град до 90
Боковой вынос отвала в обе стороны, мм до 800
Высота подъема отвала над опорной
поверхностью, мм, не менее 350
Опускание ниже опорной
поверхности, мм 400
Рабочее оборудование автогрейдера ДЗ-122Б-1 обладает высокими технологическими возможностями.
Рабочее оборудование:
Бульдозерный отвал:
Тип неповоротный
Длина, мм 2527
Высота (по хорде), мм 860
Опускание ниже опорной
поверхности, мм, не менее 50
Угол резания, град 55
Угол поворота, град +/-28
Рама:
Тип шарнирно-сочленённая
Радиус поворота, м 11.3
Электрооборудование:
Номинальное напряжение, В 24
Аккумуляторная батарея (2 шт.): 6СТ-190А
Кабина:
Кабина одноместная цельнометаллическая,
Отопитель, стеклоочиститель, омыватель, дополнительные фары.
Допопция: Кондиционер
Гарантия: 1500 моточасов или 12 месяцев.
