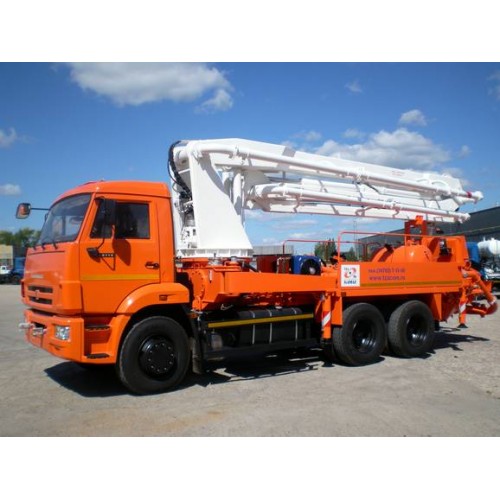

Автобетононасос TZA21

Распределительные стрелы серии «TZA» (21, 32 метра) изготавливаются на собственном производстве из отечественных и импортных сталей типа "Domex” (Швеция). Оснащаются гидравлическими компонентами ведущих европейских производителей (Германия, Италия).

Особенности серии «ТZА»

Производительная и надежная бетононасосная группа компании «LIEBHERR» (Германия)
Собственное производство бетонораспределительных стрел
Интеллектуальное управление (пульт радиоуправления в сочетании с дистанционным)
Оптимальная рабочая зона
Компактная длина стрелы в транспортном положении
Выносливые российские шасси для российских дорожных условий
Полный комплекс сервисных услуг

Технические характеристики

Обозначение	Серия ТZА
Обозначение	АБН 21 (58152А)
Производительность (максимальная) на выходе из распределительного устройства, м³/час.	90
Максимальная высота подачи бетонной смеси бетонораспределительной стрелой от уровня земли, м.	21
Количество секций	3
Тип привода	Гидравлический
Установленная мощность, кВт, не более
Диаментр бетоновода (внутренний), мм	125
Высота загрузки бетонной смеси, мм	1450
Угол поворота бетонораспределительной стрелы, град: - в вертикальной плоскости (корневой секции) - в горизонтальной плоскости	90 355
Давление (макс.) на бетонную смесь развиваемое бетонотранспортным поршнем на выходе из распределительного устройства, МПа	7,5
Наибольшая крупность заполнителя, мм	40
Масса конструктивная, кг
Масса технологического оборудования, кг	9750
Полная масса автобетононасоса, кг	25200
Распределение полной массы по осям, кг - на переднюю ось - на задний мост	6200 19000
Объём загрузочной воронки, куб. м	0,7
Габаритные размеры, мм	9400х2500х3800
Тип шасси	КАМАЗ-65115-1071-62 КамАЗ 65115-3950-А4*

* Шасси Евро 4

Подвижность перекачиваемой бетонной смеси – 6…12 см;
Давление 1МПа обеспечивает подачу бетонной смеси в зависимости от её подвижности по прямолинейному бетоноводу на расстояние: по горизонтали – 30…60 м., по вертикали – 8…13 м;
