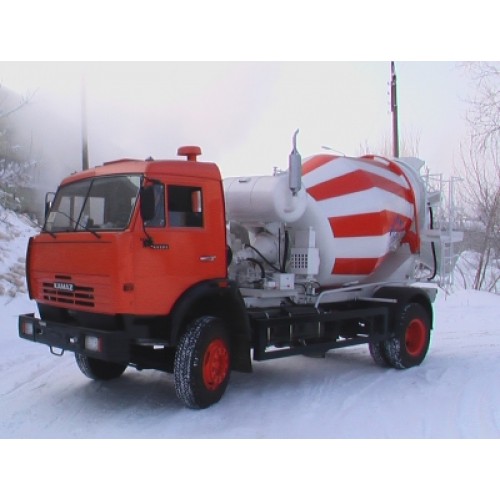

Автобетоносмеситель АБС-2 КамАЗ-43255
|
Базовое шасси |
КАМАЗ 43255-3010-25 (С4) |
|
Колесная формула |
4х2 |
|
Двигатель (марка, тип) |
Сummins 4ISBe4 185 (Евро-4), дизельный |
|
Количество и расположение цилиндров |
4, рядное |
|
Рабочий объем двигателя, см3 |
6700 |
|
Мощность двигателя, кВт / л.с. |
136 / 185 |
|
КПП |
ZF6, 6-ти ступенчатая |
Технические характеристики навесного оборудования
|
Полезная вместимость смесительного барабана по выходу готовой смеси, м3 |
2,0 |
|
Объем смесительного барабана, м3 |
4,5 |
|
Вместимость бака для воды, л |
450 |
|
Привод смесительного барабана |
Гидромеханическая передача от автономного двигателя |
|
Масса технологического оборудования, кг |
1 900 |
|
Масса снаряженного автобетоносмесителя, кг |
7 350 |
|
Полная масса автобетоносмесителя, кг |
12 500 |
|
Распределение нагрузок полной массы АБС, кг - на переднюю ось - на заднюю тележку |
5 200 7 300 |
|
Темп загрузки, м3/мин |
1 |
|
Темп выгрузки бетонной смеси, м3/мин - 2 – 4 см - 7 – 8 см |
1 2 |
|
Диапазон угла наклона выгрузочного лотка от горизонтальной плоскости, градус |
10-45 |
|
Угол опрокидывания в поперечной плоскости, градус |
21 |
|
Частота вращения барабана, об/мин - на стоянке - в движении |
от 0 до 18 от 0 до 4 |
|
Габаритные размеры, мм Д х Ш х В |
6000 х 2500 х 3200 |
Комплектация автобетоносмесителя
|
Автономный двигатель |
Д-120 |
|
Гидропривод |
Гидростатическая трансмиссия ГСТ-90 (Россия) |
|
Редуктор привода барабана |
PMB-6 (Италия) |
|
Соединительная муфта гидронасоса |
Фирма «ЦЕНТА» (Германия) |
|
Система подачи воды |
Заправка в бак двухсторонняя от пожарного разъема, подача воды в бак снизу с вытеснением воздуха сверху. Водоуказательная трубка с торца водобака. Подача воды воздухом от пневмосистемы шасси. |
|
Смесительный барабан |
§ Имеет 2 выгрузных люка (под углом 180 град) для удобства действия в аварийных ситуациях § Оборудован прижимной лентой для фиксации в порожнем состоянии § Материал барабана износостойкая сталь 09Г2С толщина 4 мм |
|
Лонжероны |
Профильная труба 140х100х5 |
|
Оборудование и комплектация |
§ Рычажная система управления гидронасосом § Дополнительные удлинительные желоба для выгрузки бетона § Пластмассовые брызговики |
